Bể Lắng Ngang – Cấu Tạo, Nguyên Lý, Tính Toán Và Thiết Kế

Bể lắng ngang là công trình sử dụng trọng lực để tách các hạt cặn có khả năng lắng ra khỏi nước, trong đó dòng nước chuyển động chủ yếu theo phương ngang từ khu vực phân phối đầu vào đến khu vực thu nước đầu ra. Đây là một trong những công trình được sử dụng trong hệ thống xử lý nước thải để loại bỏ chất rắn lơ lửng, bông cặn hóa lý hoặc bùn sinh học.

Hiệu quả của bể lắng ngang không chỉ phụ thuộc vào thời gian lưu nước mà còn chịu ảnh hưởng của tải trọng bề mặt, vận tốc lắng của hạt, đặc tính chất rắn, chế độ phân phối dòng và khả năng thu gom bùn. Vì vậy, quá trình tính toán và thiết kế cần xem xét đồng thời các điều kiện thủy lực, đặc tính cặn và yêu cầu vận hành thực tế thay vì chỉ xác định thể tích theo lưu lượng.

Bể lắng ngang là gì? Dùng để làm gì?

Khái niệm bể lắng ngang

Bể lắng ngang là một dạng bể xử lý nước thải hoạt động dựa trên sự chênh lệch khối lượng riêng giữa chất rắn và nước để thực hiện quá trình phân tách bằng trọng lực.

Trong bể, nước được phân phối tại một đầu, chuyển động chủ yếu theo phương ngang dọc theo chiều dài công trình và được thu tại đầu còn lại. Trong khi đó, các hạt cặn có khả năng lắng di chuyển xuống đáy dưới tác dụng của trọng lực.

Quá trình này có thể mô tả đơn giản:

Nước chứa cặn → Bể lắng ngang → Nước sau lắng + Bùn

Khác với các phương pháp sử dụng màng lọc, tuyển nổi, lọc hoặc ly tâm, bể lắng ngang chủ yếu dựa vào trọng lực để tách các chất rắn có khả năng lắng khỏi pha nước.

Hiệu quả xử lý phụ thuộc vào khả năng lắng của hạt, tải trọng thủy lực và điều kiện dòng chảy bên trong công trình.

Vai trò của bể lắng ngang trong hệ thống xử lý nước thải

Trong quy trình xử lý nước thải, bể lắng ngang có chức năng giảm hàm lượng chất rắn lơ lửng (TSS) trước khi nước chuyển sang công đoạn xử lý tiếp theo hoặc trước khi xả nước sau xử lý.

Tùy theo vị trí trong dây chuyền công nghệ, bể có thể đảm nhận các nhiệm vụ:

• Loại bỏ một phần cặn lơ lửng và chất hữu cơ gắn với cặn.
• Tách bông cặn hình thành từ quá trình keo tụ – tạo bông.
• Phân tách bùn hoạt tính ra khỏi nước sau xử lý sinh học.
• Thu gom bùn để tuần hoàn hoặc đưa đến công trình xử lý bùn.
• Giảm tải chất rắn cho các công trình phía sau.

Bể lắng ngang không có chức năng trực tiếp loại bỏ toàn bộ chất ô nhiễm hòa tan trong nước. Vì vậy, hiệu quả xử lý COD, BOD hoặc các chất ô nhiễm khác phụ thuộc vào tỷ lệ chất ô nhiễm gắn với phần cặn được tách ra.

Các ứng dụng của bể lắng ngang

Lắng sơ cấp: Bể được bố trí trước công trình xử lý sinh học nhằm loại bỏ một phần chất rắn lơ lửng và tải hữu cơ gắn với cặn. Điều này giúp giảm lượng chất rắn đi vào các công trình phía sau.

Lắng hóa lý: Sau quá trình keo tụ và tạo bông, các hạt cặn nhỏ kết hợp thành bông cặn có khả năng lắng. Bể lắng ngang được sử dụng để tách các bông cặn này khỏi nước.

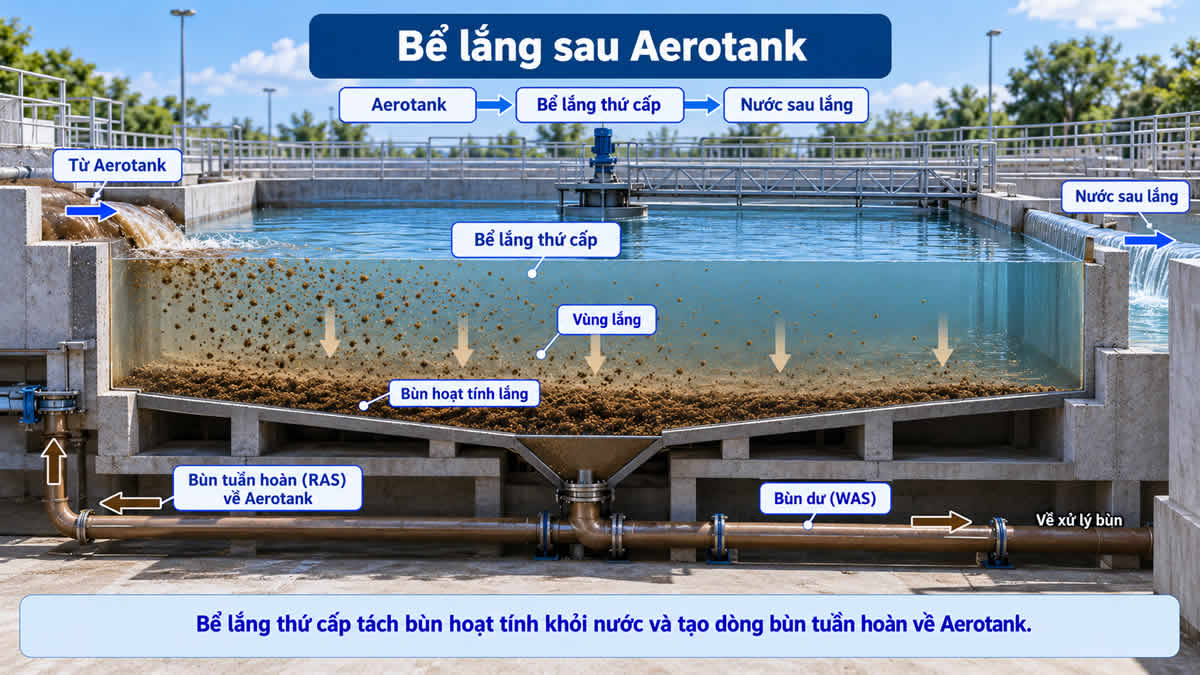

Lắng thứ cấp: Sau quá trình xử lý sinh học như Aerotank, bể có nhiệm vụ làm trong nước, thu gom bùn hoạt tính, tạo dòng bùn tuần hoàn và tách lượng bùn dư.

Mặc dù có chung nguyên lý phân tách bằng trọng lực, tiêu chí thiết kế bể lắng ngang cần được điều chỉnh theo từng ứng dụng và đặc tính của loại cặn cần xử lý.

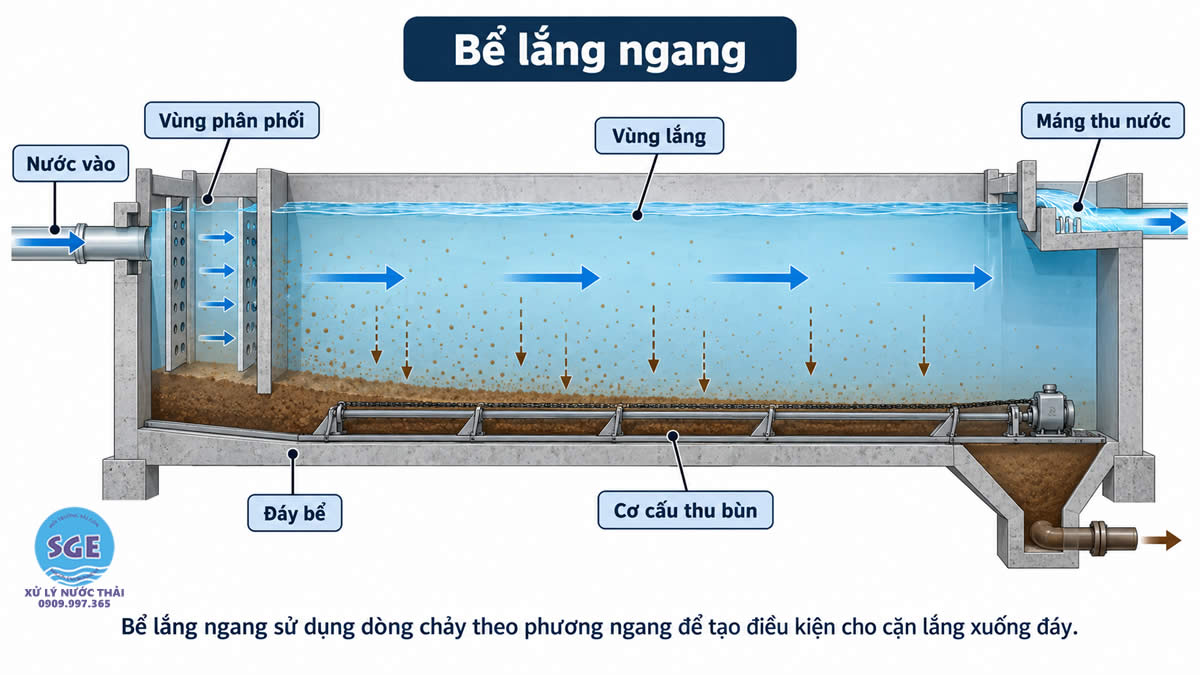

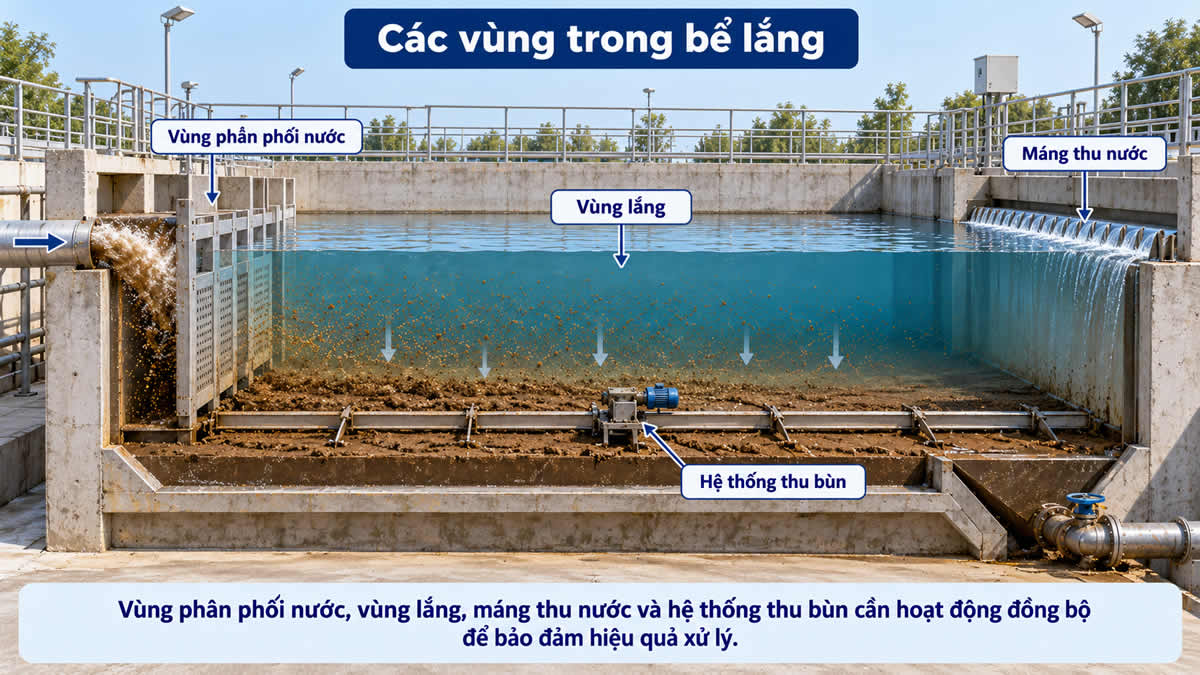

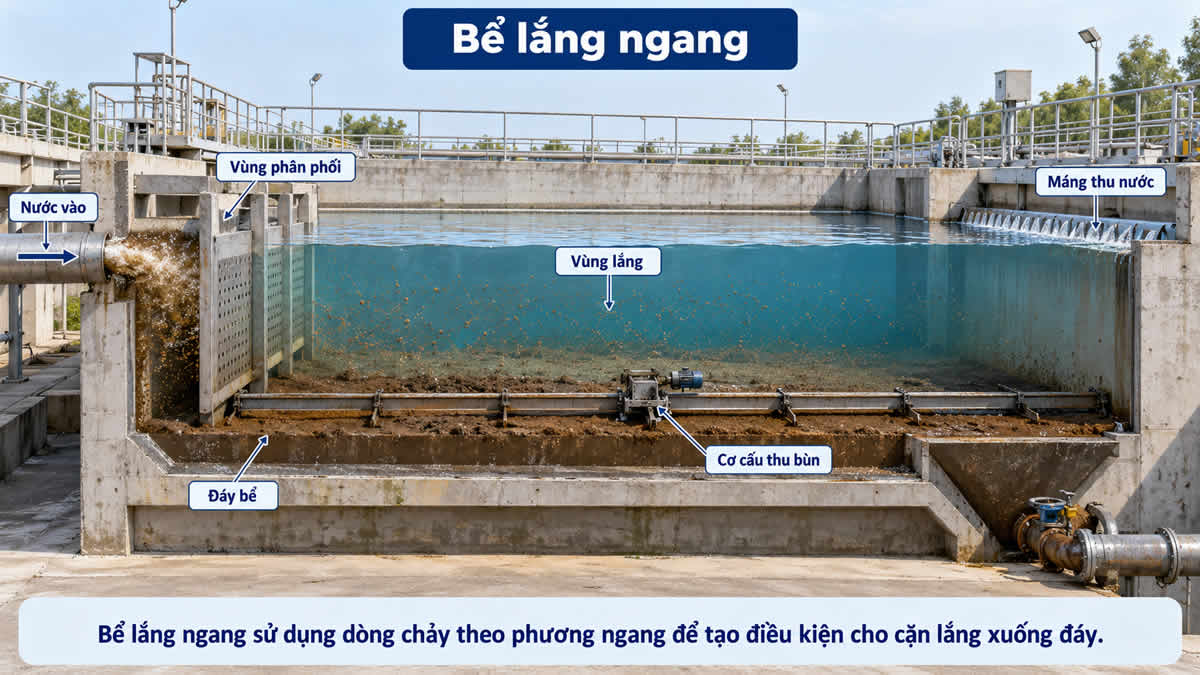

Cấu tạo bể lắng ngang

Bể lắng ngang thường có dạng hình chữ nhật kéo dài theo hướng chuyển động của nước. Cấu tạo công trình gồm các vùng chức năng liên kết với nhau nhằm bảo đảm quá trình phân phối nước, lắng cặn, thu nước và thu bùn diễn ra ổn định.

Vùng phân phối nước đầu vào

Vùng nước vào tiếp nhận dòng nước từ công trình phía trước và phân phối vào tiết diện bể lắng.

Nhiệm vụ quan trọng của khu vực này là giảm động năng của dòng nước, hạn chế vận tốc cục bộ quá lớn và phân phối lưu lượng tương đối đồng đều trên tiết diện công trình.

Tùy cấu hình thiết kế, hệ thống phân phối có thể sử dụng:

• Vách ngăn hoặc tấm chắn dòng.
• Kênh phân phối nước.
• Các lỗ phân phối.
• Kết cấu giảm năng lượng dòng chảy.

Nếu nước đi vào bể với vận tốc quá lớn hoặc phân phối không đều, một phần lưu lượng có thể tập trung tại một khu vực, gây xáo trộn vùng lắng.

Hiện tượng dòng ngắn có thể xuất hiện khi nước di chuyển nhanh từ đầu vào đến đầu ra mà không khai thác hiệu quả toàn bộ thể tích bể.

Vùng lắng và đáy bể

Vùng lắng là khu vực chính diễn ra quá trình phân tách chất rắn ra khỏi nước.

Tại đây, dòng nước cần được duy trì ở trạng thái tương đối ổn định để các hạt có đủ điều kiện di chuyển xuống đáy dưới tác dụng của trọng lực.

Thiết kế vùng lắng cần hạn chế:

• Dòng chảy ngắn.
• Vùng nước chết.
• Sự xáo trộn quá mức.
• Vận tốc cục bộ quá cao.
• Hiện tượng cuốn cặn đã lắng trở lại dòng nước.

Phía dưới vùng lắng là khu vực chứa bùn. Cặn sau khi lắng sẽ tích tụ tại đáy và được đưa về vị trí thu gom.

Hình dạng đáy bể, phương thức thu bùn và đặc tính bùn cần được xem xét đồng thời để tránh tạo những khu vực tích tụ kéo dài.

Hệ thống máng thu nước đầu ra

Nước sau lắng được thu tại khu vực cuối bể thông qua máng thu, đập tràn hoặc hệ thống thu nước phù hợp.

Mục tiêu thiết kế là phân phối dòng thu tương đối đồng đều, hạn chế vận tốc cục bộ lớn và tránh cuốn bùn theo nước đầu ra.

Nếu chiều dài máng thu quá ngắn, lưu lượng có thể tập trung tại một khu vực, làm tăng vận tốc dòng chảy gần đầu ra và ảnh hưởng đến hiệu quả lắng.

Ngoài ra, cao độ các mép tràn cần được cân chỉnh phù hợp. Khi cao độ không đồng đều, nước có xu hướng tập trung chảy qua các vị trí thấp hơn, làm phân phối dòng thu không ổn định.

Hệ thống thu gom và gạt bùn

Bùn sau khi lắng cần được thu gom và đưa ra khỏi bể để tránh tích tụ quá lâu.

Tùy quy mô và cấu hình, hệ thống có thể bao gồm:

• Cơ cấu gạt bùn chuyển động dọc bể.
• Hố hoặc phễu thu bùn.
• Bơm bùn.
• Đường ống xả bùn.
• Hệ thống điều khiển thiết bị thu bùn.

Đối với bể lắng ngang hình chữ nhật, cơ cấu gạt bùn dọc bể là một phương án thường được sử dụng.

Hệ thống thu bùn cần hạn chế tích tụ tại các góc bể và giảm thời gian lưu của bùn dưới đáy, đặc biệt đối với bùn sinh học.

Khi bùn lưu quá lâu, các quá trình phân hủy, sinh khí hoặc khử nitrate có thể xảy ra, làm bùn nổi trở lại và ảnh hưởng đến chất lượng nước sau lắng.

Nguyên lý hoạt động của bể lắng ngang

Nguyên lý hoạt động của bể lắng ngang là tạo điều kiện thủy lực phù hợp để các hạt cặn có khả năng lắng di chuyển xuống đáy trước khi nước đi đến khu vực thu nước đầu ra.

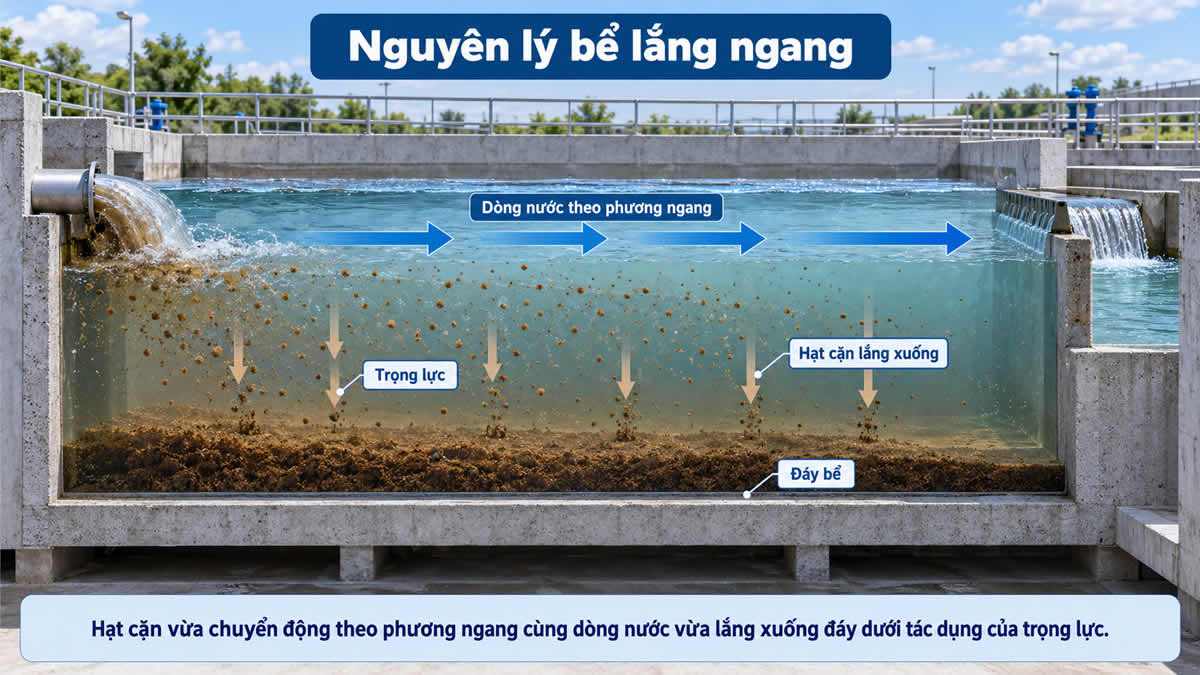

Cơ chế chuyển động của nước và hạt cặn

Trong quá trình lắng, hạt cặn đồng thời chịu hai chuyển động chính:

1. Chuyển động theo phương ngang cùng với dòng nước.
2. Chuyển động lắng theo phương đứng dưới tác dụng của trọng lực.

Nếu hạt cặn lắng xuống đáy trước khi di chuyển đến khu vực thu nước, hạt có khả năng được giữ lại trong bể.

Ngược lại, khi vận tốc lắng quá nhỏ hoặc điều kiện dòng chảy không phù hợp, hạt có thể tiếp tục di chuyển theo dòng nước ra ngoài.

Vì vậy, hiệu quả của bể phụ thuộc vào mối quan hệ giữa vận tốc lắng của hạt, tải trọng bề mặt và chế độ thủy lực bên trong công trình.

Các quá trình lắng diễn ra trong bể

Không phải tất cả các loại cặn đều có cơ chế lắng giống nhau. Tùy đặc tính chất rắn và nồng độ cặn, quá trình lắng có thể được phân thành các dạng sau.

Lắng hạt rời

Các hạt cặn lắng tương đối độc lập và ít thay đổi kích thước trong quá trình chuyển động xuống đáy.

Lắng tạo bông

Các hạt có thể va chạm, liên kết với nhau và hình thành những bông cặn lớn hơn trong quá trình lắng. Cơ chế này thường liên quan đến nước sau công đoạn keo tụ – tạo bông.

Lắng vùng

Khi nồng độ chất rắn cao, các hạt tương tác với nhau và có thể lắng như một vùng tương đối đồng nhất.

Đây là cơ chế đáng chú ý đối với bùn hoạt tính trong các công trình lắng thứ cấp.

Nén bùn

Khi lớp bùn đạt nồng độ đủ cao, trọng lượng của lớp bùn phía trên tạo lực nén lên các lớp phía dưới, làm giảm thể tích lớp bùn.

Vì vậy, thiết kế bể lắng sinh học không thể chỉ dựa trên mô hình lắng hạt rời mà cần xem xét thêm khả năng lắng vùng và đặc tính nén bùn.

Những yếu tố ảnh hưởng đến hiệu quả lắng

Một trong những yếu tố quan trọng là vận tốc lắng của hạt cặn.

Vận tốc này phụ thuộc vào:

• Kích thước và hình dạng hạt.
• Khối lượng riêng của chất rắn.
• Độ nhớt của nước.
• Khả năng tạo bông.
• Nồng độ chất rắn.
• Đặc tính tương tác giữa các hạt.

Thông thường, các hạt lớn và có khối lượng riêng cao hơn nước sẽ có xu hướng lắng nhanh hơn. Trong khi đó, những hạt nhỏ hoặc có khối lượng riêng gần với nước thường lắng chậm hơn.

Đối với bông cặn, kích thước và cấu trúc có thể thay đổi trong quá trình lắng nên vận tốc lắng không nhất thiết cố định.

Bên cạnh đặc tính hạt, hiệu quả còn bị ảnh hưởng bởi lưu lượng, phân phối nước đầu vào, chiều sâu công trình, tình trạng thu nước và khả năng loại bỏ bùn.

Do đó, đối với nước thải thực tế, kết quả thí nghiệm lắng thường có giá trị hơn việc chỉ giả định kích thước và vận tốc lắng của hạt.

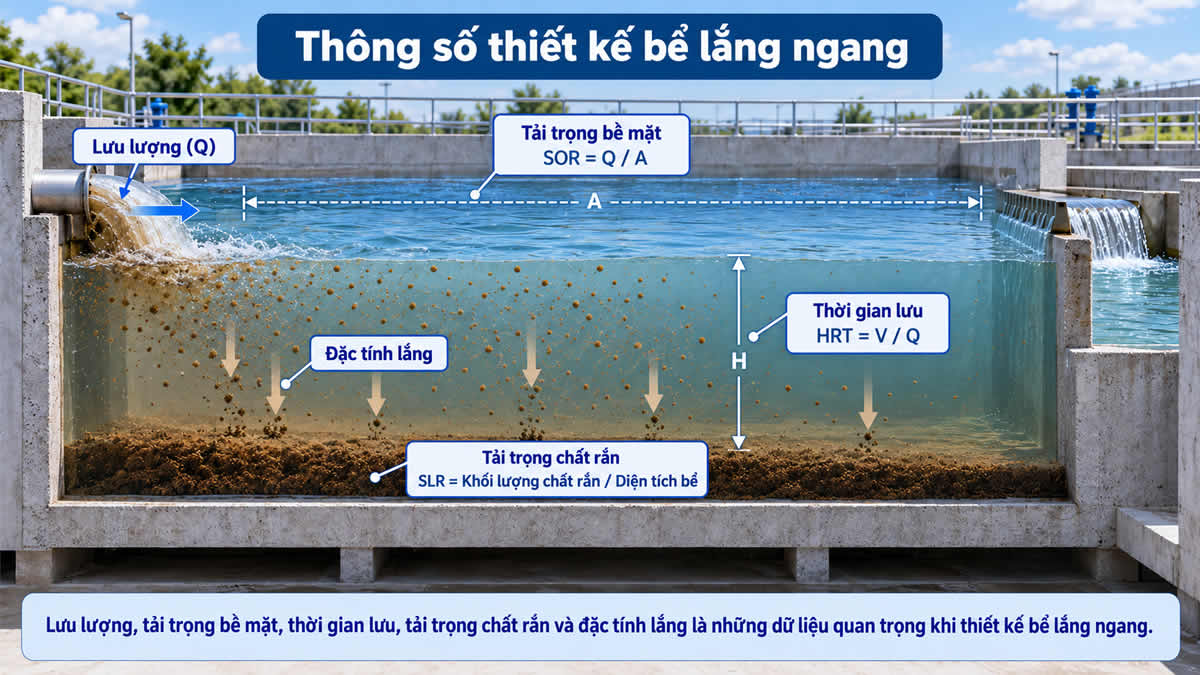

Các thông số thiết kế bể lắng ngang quan trọng

Thiết kế bể lắng ngang cần xem xét nhiều thông số liên quan đến tải thủy lực, đặc tính chất rắn và hình học công trình. Trong đó, tải trọng bề mặt là một thông số đặc biệt quan trọng để xác định diện tích lắng cần thiết.

Lưu lượng thiết kế và lưu lượng cực đại

Lưu lượng là dữ liệu đầu vào cơ bản để xác định quy mô công trình.

Khi thiết kế cần xem xét:

• Lưu lượng trung bình (Qtb).
• Lưu lượng cực đại (Qmax).
• Biến động lưu lượng theo giờ.
• Chế độ xả nước theo ca sản xuất.

Trong điều kiện cao điểm:

Qmax > Qtb

Khi lưu lượng tăng trong khi diện tích bề mặt lắng không thay đổi, tải trọng bề mặt sẽ tăng tương ứng.

Do đó, một bể đáp ứng điều kiện làm việc ở lưu lượng trung bình chưa chắc vẫn đạt hiệu quả yêu cầu ở lưu lượng cực đại.

Vấn đề này đặc biệt quan trọng đối với nước thải sinh hoạt, các nhà máy có chế độ xả theo ca hoặc hệ thống có khả năng điều hòa lưu lượng hạn chế.

Tải trọng bề mặt (SOR) và vận tốc lắng

Tải trọng bề mặt, hay Surface Overflow Rate (SOR), được xác định theo công thức:

SOR = Q / A

Trong đó:

SOR: Tải trọng bề mặt, đơn vị m³/m².ngày.

Q: Lưu lượng nước, đơn vị m³/ngày.

A: Diện tích bề mặt lắng, đơn vị m².

Về mặt thứ nguyên, m³/m².ngày tương đương với đơn vị vận tốc.

Trong mô hình lắng lý tưởng của hạt rời, khả năng tách cặn có liên quan chặt chẽ đến mối quan hệ giữa vận tốc lắng của hạt và tải trọng bề mặt Q/A.

Khi lưu lượng tăng nhưng diện tích bể không đổi, SOR tăng và điều kiện giữ lại những hạt có vận tốc lắng nhỏ trở nên bất lợi hơn.

Điều này giải thích vì sao diện tích mặt bể đóng vai trò quan trọng trong thiết kế công trình lắng.

Hai bể có cùng thể tích nhưng diện tích mặt thoáng khác nhau có thể cho hiệu quả lắng khác nhau đáng kể.

Vì vậy, không nên chỉ xác định thể tích rồi lựa chọn chiều dài và chiều rộng một cách tùy ý.

Thời gian lưu nước (HRT)

Thời gian lưu thủy lực được xác định theo công thức:

HRT = V / Q

Trong đó:

HRT: Thời gian lưu thủy lực.

V: Thể tích hữu dụng của bể.

Q: Lưu lượng nước đi qua bể.

HRT thể hiện thời gian lưu trung bình của nước trong công trình theo mô hình tính toán đơn giản.

Tuy nhiên, trong thực tế có thể tồn tại dòng ngắn, vùng nước chết và các dòng tuần hoàn cục bộ.

Do đó:

Thời gian lưu lý thuyết không đồng nghĩa với thời gian lưu của mọi phần tử nước trong bể.

Một công trình có HRT lớn nhưng phân phối nước không tốt vẫn có thể xuất hiện dòng chảy tập trung, làm giảm hiệu quả lắng.

Đây là lý do cần thiết kế vùng nước vào và vùng thu nước phù hợp thay vì chỉ tăng thể tích công trình.

Tải trọng chất rắn (SLR)

Tải trọng chất rắn, hay Solids Loading Rate (SLR), là thông số quan trọng đối với các bể lắng sinh học.

Có thể biểu diễn khái niệm cơ bản:

SLR = Khối lượng chất rắn đi vào / Diện tích bể

Lượng chất rắn đi vào phụ thuộc vào lưu lượng, nồng độ MLSS, dòng bùn tuần hoàn và cấu hình hệ thống xử lý.

Một bể có thể đáp ứng yêu cầu tải trọng thủy lực nhưng vẫn xảy ra quá tải chất rắn.

Khi đó, các hiện tượng có thể xuất hiện gồm:

Chiều cao lớp bùn trong bể tăng.

Bùn bị cuốn theo nước đầu ra.

TSS sau lắng tăng.

Khả năng làm trong nước giảm.

Vì vậy, đối với bể lắng thứ cấp sau Aerotank, cần kiểm tra đồng thời tải trọng bề mặt và tải trọng chất rắn.

Chiều dài, chiều rộng và chiều sâu bể

Bể lắng ngang thường có dạng hình chữ nhật với chiều dài theo hướng chuyển động chính của dòng nước.

Việc lựa chọn tỷ lệ chiều dài và chiều rộng cần hỗ trợ tốt cho quá trình phân phối dòng, thu nước, thu bùn, vận hành và thi công.

Không nên lựa chọn chiều dài chỉ với mục tiêu làm cho bể có hình dạng kéo dài.

Nếu bể quá hẹp hoặc quá dài nhưng hệ thống phân phối nước không phù hợp, điều kiện thủy lực vẫn có thể không đạt yêu cầu.

Chiều sâu bể ảnh hưởng đến:

• Thể tích hữu dụng.
• Thời gian lưu nước.
• Không gian chứa bùn.
• Khả năng thu gom bùn.
• Điều kiện thủy lực.
• Yêu cầu kết cấu.

Tuy nhiên, tăng chiều sâu không đồng nghĩa có thể giảm diện tích bề mặt lắng tương ứng mà vẫn giữ nguyên hiệu quả.

Cần phân biệt rõ vai trò của thể tích bể và diện tích bề mặt lắng khi xác định kích thước công trình.

Cách tính toán và thiết kế bể lắng ngang

Quá trình tính toán bể lắng ngang cần bắt đầu từ lưu lượng, đặc tính cặn và yêu cầu chất lượng nước sau lắng. Trên cơ sở đó, người thiết kế lựa chọn tải trọng bề mặt, tính diện tích, xác định kích thước hình học và kiểm tra các điều kiện vận hành.

Dữ liệu đầu vào cần thu thập

Trước khi thiết kế, cần xác định các thông tin cơ bản sau.

• Lưu lượng nước thải: Bao gồm lưu lượng trung bình, lưu lượng cực đại và chế độ biến động theo thời gian.
• Loại cặn: Xác định nước chứa cặn thô, bông cặn hóa lý, cặn vô cơ hay bùn hoạt tính.
• Nồng độ TSS: Cho biết tải lượng chất rắn cần xử lý và là cơ sở đánh giá tải bùn.
• Khả năng lắng: Có thể đánh giá thông qua thí nghiệm lắng, SV30/SVI đối với bùn hoạt tính hoặc jar test đối với hệ thống xử lý hóa lý.
• Công trình phía trước: Bể nhận nước sau keo tụ – tạo bông, Aerotank, MBBR hoặc công đoạn khác sẽ có điều kiện thiết kế và đặc tính cặn khác nhau.
• Yêu cầu nước sau lắng: Cần xác định mục tiêu về TSS và chất lượng nước đầu ra để lựa chọn phương án phù hợp.

Các dữ liệu này giúp hạn chế việc sử dụng một bộ thông số thiết kế chung cho mọi loại nước thải.

Công thức tính diện tích bể lắng ngang

Khi đã xác định được tải trọng bề mặt thiết kế, diện tích bể lắng được tính theo công thức:

A = Q / SOR

Trong đó:

A: Diện tích bề mặt lắng (m²).

Q: Lưu lượng thiết kế (m³/ngày).

SOR: Tải trọng bề mặt thiết kế (m³/m².ngày).

Ví dụ minh họa:

Giả sử hệ thống có:

Lưu lượng Q = 600 m³/ngày.

Tải trọng bề mặt thiết kế SOR = 24 m³/m².ngày.

Diện tích bề mặt lắng yêu cầu:

A = 600 / 24 = 25 m²

Nếu bố trí hai bể vận hành song song và phân chia lưu lượng đồng đều, diện tích sơ bộ của mỗi bể là:

A mỗi bể = 25 / 2 = 12,5 m²

Kết quả này mới chỉ thể hiện diện tích bề mặt lắng yêu cầu.

Sau đó vẫn cần kiểm tra lưu lượng cực đại, thời gian lưu, chiều sâu, tải trọng chất rắn, hệ thống thu nước, thu bùn và điều kiện vận hành.

Các giá trị trong ví dụ chỉ phục vụ minh họa phương pháp tính, không phải thông số thiết kế mặc định cho mọi công trình.

Cách xác định kích thước chiều dài, rộng và sâu

Sau khi xác định diện tích bề mặt lắng, có thể lựa chọn kích thước hình học sơ bộ của bể.

Đối với bể hình chữ nhật:

A = L × B

Trong đó:

L: Chiều dài bể (m).

B: Chiều rộng bể (m).

Thể tích hữu dụng được xác định theo công thức:

V = L × B × H

Trong đó H là chiều sâu hữu dụng (m).

Kích thước được lựa chọn cần đồng thời đáp ứng yêu cầu về thủy lực, phân phối nước, thu bùn, bố trí thiết bị và thi công.

Ví dụ xác định kích thước sơ bộ

Giả sử diện tích bề mặt lắng đã được xác định:

A = 30 m²

Lựa chọn chiều rộng sơ bộ:

B = 3 m

Chiều dài tương ứng:

L = A / B = 30 / 3 = 10 m

Nếu chiều sâu hữu dụng giả định:

H = 3 m

Thể tích hữu dụng của bể:

V = 10 × 3 × 3 = 90 m³

Sau đó, thời gian lưu được tính theo:

HRT = V / Q

Trong đó Q phải được sử dụng với đơn vị thời gian tương ứng với đơn vị HRT cần xác định.

Sau khi có kích thước sơ bộ, cần tiếp tục kiểm tra điều kiện thủy lực, tải trọng chất rắn, khả năng thu bùn và hệ thống thu nước.

Trình tự tính toán và thiết kế bể lắng ngang

Quy trình thiết kế có thể thực hiện theo các bước sau:

Bước 1: Xác định lưu lượng thiết kế

Tính toán lưu lượng trung bình và cực đại, đồng thời xem xét biến động lưu lượng theo giờ hoặc ca sản xuất.

Bước 2: Đánh giá đặc tính cặn

Xác định loại cặn, nồng độ chất rắn và khả năng lắng. Không áp dụng cùng một tiêu chí thiết kế cho bùn sinh học và bông cặn hóa lý.

Bước 3: Lựa chọn tải trọng bề mặt

Thông số SOR cần được lựa chọn dựa trên loại công trình, đặc tính cặn, kết quả thử nghiệm, dữ liệu thiết kế và kinh nghiệm từ các hệ thống tương đồng.

Bước 4: Tính toán diện tích bề mặt lắng

Sử dụng công thức:

A = Q / SOR

Bước 5: Xác định số đơn nguyên

Lựa chọn số lượng bể phù hợp với quy mô công trình và yêu cầu vận hành. Hệ thống lớn có thể bố trí nhiều đơn nguyên để thuận tiện cô lập, bảo trì hoặc sửa chữa.

Bước 6: Xác định kích thước hình học

Lựa chọn chiều dài, chiều rộng và chiều sâu hữu dụng dựa trên diện tích đã tính và yêu cầu bố trí thiết bị.

Bước 7: Kiểm tra thời gian lưu thủy lực

Tính HRT theo thể tích hữu dụng và lưu lượng thiết kế để đánh giá điều kiện lưu nước.

Bước 8: Kiểm tra tải trọng chất rắn

Đặc biệt quan trọng với bể lắng thứ cấp có dòng bùn tuần hoàn.

Bước 9: Thiết kế hệ thống thu nước

Xem xét chiều dài máng thu, tải trọng tràn và khả năng phân phối dòng thu đồng đều.

Bước 10: Thiết kế hệ thống thu bùn

Bảo đảm bùn được đưa về hố thu và lấy ra ổn định, hạn chế tích tụ hoặc phát sinh bùn nổi.

Có thể tóm tắt trình tự thiết kế như sau:

Lưu lượng → Đặc tính cặn → Thí nghiệm lắng → Tải trọng bề mặt → Diện tích → Số đơn nguyên → Kích thước → Thể tích → HRT → Tải chất rắn → Thu nước → Thu bùn

Cách tiếp cận này phù hợp hơn việc chỉ xác định thể tích theo thời gian lưu rồi lựa chọn kích thước bể một cách tùy ý.

Ứng dụng bể lắng ngang trong xử lý nước thải

Bể lắng ngang có thể được bố trí ở nhiều vị trí trong hệ thống xử lý nước thải. Mỗi vị trí có mục tiêu phân tách, đặc tính chất rắn và yêu cầu vận hành riêng.

Bể lắng ngang sau keo tụ – tạo bông

Trong hệ thống xử lý hóa lý, nước thường trải qua các công đoạn:

Điều chỉnh pH → Keo tụ → Tạo bông → Lắng

Quá trình keo tụ và tạo bông giúp các hạt cặn nhỏ kết hợp thành bông có kích thước lớn hơn và khả năng lắng tốt hơn.

Sau đó, hỗn hợp nước và bông cặn được chuyển sang bể lắng ngang để thực hiện quá trình phân tách.

Hiệu quả của bể phụ thuộc đáng kể vào chất lượng bông cặn hình thành ở các công đoạn phía trước.

Bông cặn cần có kích thước, độ bền và khả năng lắng phù hợp.

Nếu quá trình khuấy trộn quá mạnh trước bể lắng, các bông cặn có thể bị phá vỡ thành những hạt nhỏ hơn, làm giảm khả năng lắng.

Ngược lại, nếu quá trình keo tụ không hiệu quả, việc tăng kích thước bể lắng cũng chưa chắc giúp đạt chất lượng nước đầu ra mong muốn.

Vì vậy, cần đánh giá đồng thời chế độ sử dụng hóa chất xử lý nước thải, hiệu quả tạo bông và điều kiện lắng.

Bể lắng ngang sau Aerotank

Bể lắng thứ cấp là một công trình quan trọng trong hệ thống xử lý nước thải bằng bùn hoạt tính. Sau quá trình xử lý sinh học tại bể hiếu khí Aerotank, hỗn hợp nước và bùn hoạt tính được dẫn sang bể lắng thứ cấp để phân tách. Phần bùn thu gom được tuần hoàn về Aerotank hoặc đưa đến tuyến xử lý bùn tùy theo yêu cầu vận hành.

Bể thực hiện ba nhiệm vụ chính:

• Làm trong nước sau xử lý sinh học.
• Tập trung và thu gom bùn hoạt tính.
• Cung cấp nguồn bùn tuần hoàn về Aerotank.

Dòng công nghệ có thể mô tả:

Aerotank → Bể lắng thứ cấp → Nước sau lắng

Từ đáy bể, bùn được phân chia thành các dòng:

Bùn tuần hoàn (RAS) → Quay lại Aerotank

Bùn dư → Tuyến xử lý bùn

Hiệu quả của bể lắng thứ cấp không chỉ phụ thuộc vào tải trọng bề mặt mà còn liên quan đến khả năng lắng của bùn, nồng độ MLSS, tải trọng chất rắn và chế độ tuần hoàn.

Nếu bùn có khả năng lắng kém, bể có thể xuất hiện lớp bùn cao, bùn trôi hoặc TSS đầu ra tăng dù diện tích công trình tương đối lớn.

Yêu cầu thu gom, tuần hoàn và xả bùn

Trong bể lắng hóa lý, mục tiêu chính thường là tách bông cặn và đưa lượng bùn hình thành đến công trình xử lý bùn.

Đối với bể lắng sinh học, quá trình thu bùn còn liên quan trực tiếp đến việc duy trì nồng độ sinh khối trong hệ thống Aerotank.

Do đó, cần kiểm soát các yếu tố như lượng bùn tuần hoàn, lượng bùn dư, khả năng thu bùn và thời gian lưu bùn tại đáy bể.

Nếu bùn lưu quá lâu, một số quá trình sinh khí có thể làm bùn nổi trở lại mặt nước.

Ngược lại, việc điều chỉnh tuần hoàn hoặc xả bùn không phù hợp cũng có thể ảnh hưởng đến điều kiện vận hành của công trình sinh học phía trước.

Vì vậy, bể lắng và hệ thống xử lý sinh học cần được xem xét như những công trình có quan hệ chặt chẽ với nhau.

Ưu nhược điểm và so sánh bể lắng ngang với các loại bể lắng khác

Ưu điểm của bể lắng ngang

• Nguyên lý hoạt động tương đối đơn giản: Bể sử dụng trọng lực để phân tách cặn, không cần cơ chế phân tách phức tạp như một số công nghệ màng hoặc ly tâm.
• Dễ quan sát quá trình vận hành: Người vận hành có thể theo dõi tình trạng mặt nước, lớp bùn, hệ thống thu nước và các dấu hiệu bất thường.
• Có thể phù hợp với hệ thống lưu lượng lớn: Cấu hình hình chữ nhật cho phép bố trí nhiều đơn nguyên song song.
• Thuận tiện bố trí thiết bị cơ khí: Có thể lắp đặt hệ thống gạt bùn chuyển động dọc theo chiều dài bể.

Nhược điểm của bể lắng ngang

• Chiếm diện tích mặt bằng: Do hiệu quả lắng liên quan đến diện tích bề mặt, công trình có thể cần mặt bằng đáng kể.
• Nhạy với điều kiện phân phối dòng: Phân phối nước không đồng đều hoặc xuất hiện dòng ngắn có thể làm giảm hiệu quả sử dụng diện tích lắng.
• Cần hệ thống thu bùn phù hợp: Đặc biệt đối với bể có chiều dài lớn, việc thu gom bùn cần được thiết kế để tránh tích tụ.
• Có thể chịu tác động của gió: Với các bể lớn ngoài trời, gió có thể tạo chuyển động trên mặt nước và ảnh hưởng đến điều kiện thủy lực.
• Không xử lý trực tiếp chất ô nhiễm hòa tan: Những chất không thể tách ra bằng cơ chế lắng sẽ tiếp tục tồn tại trong nước.

Vì vậy, tăng kích thước bể không phải là giải pháp phù hợp cho mọi vấn đề chất lượng nước đầu ra.

So sánh bể lắng ngang và bể lắng đứng

Không thể kết luận bể lắng ngang hay bể lắng đứng có hiệu quả tốt hơn trong mọi trường hợp.

Việc lựa chọn cần dựa trên lưu lượng, đặc tính cặn, diện tích mặt bằng, yêu cầu thu bùn, điều kiện xây dựng và khả năng bảo trì.

So sánh bể lắng ngang và bể lắng Lamella

Bể lắng Lamella sử dụng các tấm nghiêng để tạo thêm diện tích lắng hiệu dụng trong một không gian tương đối nhỏ.

Đối với bể lắng ngang truyền thống, diện tích lắng phụ thuộc nhiều vào diện tích mặt công trình.

Trong khi đó, hệ thống Lamella có thể tăng diện tích lắng hiệu dụng bằng cách bố trí các tấm lắng nghiêng.

Phương án Lamella có thể được xem xét khi:

Diện tích mặt bằng hạn chế.

Cần cải tạo hoặc nâng công suất công trình hiện hữu.

Hệ thống xử lý hóa lý có đặc tính cặn phù hợp.

Tuy nhiên, các tấm nghiêng có thể bị bám cặn, tắc nghẽn và cần vệ sinh trong quá trình vận hành.

Không phải mọi loại bùn đều phù hợp với cấu hình Lamella. Vì vậy, việc lựa chọn cần dựa trên đặc tính chất rắn, khả năng vệ sinh và yêu cầu vận hành thực tế.

Những sự cố thường gặp và cách khắc phục ở bể lắng ngang

Trong quá trình vận hành, bể lắng ngang có thể xuất hiện các sự cố liên quan đến chất lượng nước đầu ra, khả năng lắng của bùn và điều kiện thủy lực.

Việc khắc phục cần bắt đầu từ xác định nguyên nhân thay vì chỉ tăng kích thước bể hoặc bổ sung thiết bị.

Nước sau lắng bị đục, TSS đầu ra cao

Nước sau lắng bị đục là một trong những dấu hiệu cho thấy quá trình phân tách chất rắn chưa đạt hiệu quả mong muốn.

Một số nguyên nhân có thể gồm:

• Bông cặn quá nhỏ hoặc khả năng lắng kém.
• Quá tải thủy lực.
• Tải trọng chất rắn cao.
• Dòng ngắn trong bể.
• Bùn bị cuốn theo dòng nước.
• Khả năng lắng của bùn sinh học suy giảm.

Cần kiểm tra lưu lượng thực tế, SOR, tình trạng phân phối nước, chiều cao lớp bùn và chất lượng cặn từ công trình phía trước.

Đối với hệ hóa lý, cần đánh giá lại quá trình keo tụ – tạo bông. Với hệ sinh học, cần xem xét đặc tính bùn hoạt tính và các điều kiện vận hành Aerotank.

Bùn nổi do khử nitrate

Trong bể lắng sinh học, bùn nổi có thể liên quan đến quá trình khử nitrate xảy ra trong lớp bùn.

Quá trình này có thể tạo khí nitrogen theo phản ứng tổng quát:

NO₃⁻ → N₂↑

Các bọt khí N₂ có thể bám vào bông bùn và làm bùn nổi lên mặt nước.

Để xác định nguyên nhân, cần kiểm tra:

• Nồng độ nitrate.
• Thời gian lưu bùn trong bể.
• Tỷ lệ tuần hoàn bùn.
• Khả năng thu gom và xả bùn.
• Điều kiện vận hành sinh học phía trước.

Không nên chỉ loại bỏ lớp bùn nổi trên bề mặt mà bỏ qua nguyên nhân gây ra hiện tượng sinh khí.

Bùn lắng kém do bulking

Bulking là một trong những hiện tượng có thể làm suy giảm khả năng lắng của bùn hoạt tính.

Khi bùn có khả năng lắng kém, việc tăng diện tích hoặc thể tích bể lắng chưa chắc giải quyết được vấn đề.

Cần kiểm tra các thông số và điều kiện vận hành như:

• Chỉ số thể tích bùn (SVI).
• Oxy hòa tan (DO).
• Tỷ lệ F/M.
• Thời gian lưu bùn (SRT).
• pH.
• Điều kiện dinh dưỡng.
• Sự phát triển của vi khuẩn dạng sợi.

Nếu nguyên nhân nằm ở đặc tính bùn, giải pháp cần tập trung vào hệ thống sinh học thay vì chỉ thay đổi cấu tạo bể lắng.

Bùn trôi và tích tụ dưới đáy bể

Bùn trôi qua máng thu có thể xuất hiện khi chiều cao lớp bùn quá lớn, tải trọng chất rắn cao hoặc điều kiện thu nước không phù hợp.

Trong khi đó, bùn tích tụ tại các góc bể có thể liên quan đến hình học đáy hoặc phạm vi làm việc của cơ cấu gạt bùn.

Các nội dung cần kiểm tra bao gồm:

• Mực lớp bùn trong bể.
• Tình trạng hoạt động của cơ cấu gạt.
• Vị trí hố thu bùn.
• Khả năng xả bùn.
• Phân phối lưu lượng tại vùng thu nước.

Việc thu bùn cần được duy trì phù hợp để tránh tạo vùng bùn chết và hạn chế nguy cơ bùn nổi trở lại.

Bể lắng bị quá tải thủy lực hoặc tải chất rắn

Khi bể lắng có dấu hiệu quá tải, cần phân biệt rõ loại quá tải trước khi lựa chọn phương án xử lý.

Quá tải thủy lực

Cần kiểm tra lưu lượng trung bình, lưu lượng cực đại, nước mưa xâm nhập hệ thống, chế độ bơm cấp và khả năng điều hòa lưu lượng.

Quá tải chất rắn

Cần kiểm tra MLSS, lượng bùn tuần hoàn, chế độ xả bùn và tải trọng chất rắn SLR.

Bùn lắng kém

Cần đánh giá đặc tính bùn và các thông số vận hành của công trình sinh học phía trước.

Phân phối dòng không phù hợp

Có thể xem xét cải tạo vách chắn, vùng nước vào hoặc hệ thống máng thu để hạn chế dòng ngắn.

Chỉ sau khi xác định được nguyên nhân và giới hạn vận hành mới nên xem xét phương án mở rộng hoặc nâng công suất công trình.

Vận hành, bảo trì và cải tạo bể lắng ngang

Để duy trì hiệu quả xử lý ổn định, bể lắng ngang cần được kiểm tra và bảo trì định kỳ, đặc biệt tại các khu vực phân phối nước, thu nước và thu bùn.

Kiểm tra hệ thống phân phối và máng thu nước

Hệ thống phân phối nước cần được kiểm tra để bảo đảm lưu lượng không tập trung quá lớn tại một vị trí.

Các vách phân phối, lỗ phân phối và khu vực đầu vào phải được duy trì ở trạng thái hoạt động phù hợp.

Đối với máng thu nước, cần theo dõi:

• Sự tích tụ cặn hoặc sinh học bám trên máng.
• Tình trạng tắc nghẽn.
• Cao độ mép tràn.
• Phân phối dòng thu giữa các khu vực.

Nếu cao độ mép tràn không đồng đều, nước có thể tập trung tại một vị trí và làm tăng vận tốc cục bộ.

Vệ sinh và cân chỉnh máng thu là những công việc cần thiết để duy trì điều kiện thủy lực ổn định.

Vận hành cơ cấu gạt bùn và kiểm soát lớp bùn

Hệ thống thu bùn cần hoạt động phù hợp để tránh tình trạng bùn tích tụ quá lâu dưới đáy.

Những hạng mục cần kiểm tra định kỳ gồm:

• Cơ cấu gạt bùn.
• Motor và hộp số.
• Bơm bùn.
• Đường ống thu và xả bùn.
• Hố thu bùn.
• Thiết bị điều khiển liên quan.

Bên cạnh đó, cần theo dõi chiều cao lớp bùn để phát hiện sớm tình trạng tích bùn hoặc quá tải.

Đối với bể lắng sinh học, việc điều chỉnh bùn tuần hoàn và bùn dư cần phối hợp với điều kiện vận hành Aerotank.

Những lỗi thiết kế và vận hành cần tránh

Một số sai lầm có thể ảnh hưởng đáng kể đến hiệu quả bể lắng ngang.

• Chỉ tính theo thời gian lưu: Bể có thời gian lưu lớn nhưng diện tích bề mặt không đủ vẫn có thể lắng kém.
• Không kiểm tra lưu lượng cực đại: Khi Qmax tăng, tải trọng bề mặt có thể vượt điều kiện thiết kế.
• Phân phối nước không đồng đều: Làm xuất hiện dòng ngắn và giảm diện tích lắng được khai thác hiệu quả.
• Máng thu nước quá ngắn: Có thể tạo tải thu nước tập trung tại khu vực cuối bể.
• Bỏ qua tải trọng chất rắn: Đặc biệt bất lợi đối với bể lắng bùn hoạt tính.
• Hố thu bùn không phù hợp: Có thể làm bùn tích tụ trong bể.
• Cơ cấu gạt bùn không bao phủ tốt: Tạo các khu vực bùn chết.
• Không có phương án cô lập bể: Gây khó khăn khi cần bảo trì hoặc sửa chữa mà vẫn duy trì hoạt động của hệ thống.

Những vấn đề này cần được xem xét ngay từ giai đoạn thiết kế để hạn chế sự cố trong quá trình vận hành.

Giải pháp cải tạo và nâng cấp bể lắng ngang

Khi bể hiện hữu không đáp ứng yêu cầu, có thể xem xét một số hướng cải tạo sau:

• Cải tạo vùng phân phối nước: Điều chỉnh vách chắn hoặc hệ thống phân phối để giảm dòng ngắn và khai thác tốt hơn diện tích lắng.
• Tăng chiều dài máng thu: Giúp giảm tải thu nước cục bộ tại khu vực đầu ra.
• Cải tạo cơ cấu gạt bùn: Hạn chế các vị trí tích tụ bùn và cải thiện khả năng thu gom.
• Điều chỉnh tuần hoàn bùn: Áp dụng đối với hệ thống bùn hoạt tính khi chế độ tuần hoàn chưa phù hợp.
• Giảm tải từ công trình phía trước: Có thể cải thiện quá trình điều hòa, keo tụ, tạo bông hoặc vận hành Aerotank.
• Xem xét bổ sung Lamella: Trong một số hệ thống hóa lý, tấm lắng nghiêng có thể là phương án cải tạo khi cần tăng diện tích lắng hiệu dụng.

Tuy nhiên, việc bổ sung Lamella cần được đánh giá theo đặc tính bùn, nguy cơ bám cặn và khả năng vệ sinh.

Các yếu tố ảnh hưởng đến chi phí xây dựng và vận hành

Chi phí đầu tư bể lắng ngang phụ thuộc vào nhiều yếu tố, bao gồm:

• Diện tích bề mặt lắng.
• Chiều sâu công trình.
• Vật liệu xây dựng.
• Điều kiện địa chất.
• Hệ thống gạt bùn.
• Máng thu nước.
• Bơm và đường ống bùn.
• Hệ thống điện và điều khiển.

Không nên chỉ đánh giá chi phí dựa trên khối lượng bê tông hoặc kích thước kết cấu.

Một bể lắng có diện tích lớn nhưng hệ thống phân phối nước và thu bùn không phù hợp vẫn có thể vận hành kém hiệu quả.

Vì vậy, cần xem xét tổng thể chi phí xây dựng, thiết bị, khả năng vận hành và bảo trì trong suốt thời gian sử dụng công trình.

Khi nào nên lựa chọn bể lắng ngang?

Việc lựa chọn bể lắng ngang cần dựa trên lưu lượng, đặc tính chất rắn, diện tích xây dựng và yêu cầu vận hành của toàn bộ hệ thống xử lý nước thải.

Điều kiện phù hợp để sử dụng bể lắng ngang

Bể lắng ngang có thể được xem xét khi công trình đáp ứng những điều kiện sau:

• Có đủ diện tích mặt bằng.
• Lưu lượng và tải lượng chất rắn phù hợp với cấu hình bể.
• Có nhu cầu bố trí công trình lắng hình chữ nhật.
• Có thể bố trí nhiều đơn nguyên vận hành song song.
• Cặn có khả năng lắng phù hợp với phương pháp trọng lực.
• Hệ thống thu gom và xả bùn có thể được bố trí thuận lợi.

Đối với các công trình có mặt bằng hạn chế, cần đánh giá thêm các phương án như bể lắng đứng, bể lắng Lamella, tuyển nổi DAF hoặc công nghệ phân tách khác.

Không nên lựa chọn công nghệ chỉ dựa trên diện tích hoặc thói quen thiết kế.

Tiêu chí lựa chọn bể lắng ngang, bể lắng đứng hoặc Lamella

Một quy trình lựa chọn công nghệ lắng có thể thực hiện theo chuỗi:

Nguồn nước → Loại cặn → Nồng độ TSS → Khả năng lắng → Lưu lượng trung bình → Lưu lượng cực đại → Tải trọng bề mặt → Tải trọng chất rắn → Mặt bằng → Thu bùn → Thu nước → Chi phí

Sau khi đánh giá đầy đủ các yếu tố trên, mới lựa chọn phương án:

Bể lắng ngang / Bể lắng đứng / Lamella / DAF / Công nghệ phân tách khác

Cách tiếp cận này giúp hạn chế việc lựa chọn thiết bị hoặc công nghệ không phù hợp với đặc tính nước thải và yêu cầu vận hành thực tế.

Câu hỏi thường gặp về bể lắng ngang

1. Bể lắng ngang là gì? Bể lắng ngang là công trình sử dụng trọng lực để tách cặn ra khỏi nước, trong đó dòng nước chuyển động chủ yếu theo phương ngang từ đầu vào đến đầu ra.
2. Bể lắng ngang dùng để làm gì? Bể có thể sử dụng để lắng sơ cấp, lắng bông cặn hóa lý hoặc phân tách bùn sinh học tùy theo vị trí trong hệ thống xử lý nước thải.
3. Bể lắng ngang và bể lắng đứng loại nào tốt hơn? Không có loại bể nào tốt hơn trong mọi trường hợp. Cần lựa chọn dựa trên lưu lượng, đặc tính cặn, diện tích mặt bằng và yêu cầu vận hành.
4. Tải trọng bề mặt bể lắng ngang là gì? Tải trọng bề mặt là tỷ số giữa lưu lượng nước và diện tích bề mặt lắng, được xác định theo công thức SOR = Q/A.
5. Tại sao diện tích bề mặt lắng quan trọng? Trong mô hình lắng trọng lực lý tưởng, khả năng giữ lại hạt cặn có liên quan trực tiếp đến tải trọng bề mặt và vận tốc lắng của hạt.
6. Bể lắng càng sâu có càng hiệu quả không? Không nhất thiết. Tăng chiều sâu làm tăng thể tích và thời gian lưu nhưng không thể tùy ý thay thế diện tích bề mặt lắng cần thiết.
7. Vì sao bùn nổi trong bể lắng ngang? Bùn nổi có thể liên quan đến quá trình sinh khí, khử nitrate, thời gian lưu bùn quá lâu hoặc đặc tính bùn sinh học không phù hợp.
8. Vì sao nước sau bể lắng vẫn bị đục? Nguyên nhân có thể gồm cặn lắng kém, bông cặn nhỏ, quá tải thủy lực, quá tải chất rắn, dòng ngắn hoặc bùn bị cuốn theo nước.
9. Có thể sử dụng polymer để cải thiện khả năng lắng không? Trong hệ thống hóa lý, polymer có thể được sử dụng để hỗ trợ quá trình tạo bông. Đối với bùn hoạt tính, cần xác định nguyên nhân sinh học trước khi xem xét sử dụng hóa chất như một biện pháp thường xuyên.
10. Bể lắng ngang có cần cơ cấu gạt bùn không? Tùy quy mô và cấu hình công trình. Tuy nhiên, các bể lắng hình chữ nhật có chiều dài lớn thường cần phương án thu bùn phù hợp để tránh tích tụ dưới đáy.

Tóm tắt:

Bể lắng ngang là công trình phân tách chất rắn bằng trọng lực, trong đó dòng nước chuyển động chủ yếu theo phương ngang qua vùng lắng. Công trình có thể được ứng dụng cho lắng sơ cấp, lắng hóa lý hoặc lắng thứ cấp sau xử lý sinh học.

Khi tính toán và thiết kế bể lắng ngang, không nên chỉ dựa vào thể tích và thời gian lưu nước. Những yếu tố quan trọng cần xem xét gồm lưu lượng trung bình, lưu lượng cực đại, tải trọng bề mặt, vận tốc lắng, tải trọng chất rắn, đặc tính bùn, phân phối dòng và hệ thống thu gom bùn.

Một bể có kích thước lớn nhưng xuất hiện dòng ngắn, thu nước không đồng đều hoặc bùn không được lấy ra phù hợp vẫn có thể hoạt động kém hiệu quả. Vì vậy, thiết kế và vận hành bể lắng ngang cần được đánh giá đồng thời trên các khía cạnh thủy lực, quá trình lắng, tuyến xử lý bùn và sự phối hợp với các công trình phía trước, phía sau, nhằm duy trì hiệu quả xử lý ổn định cho toàn bộ hệ thống nước thải.
